Überblick
Die AOI-Maschine (Automatische Optische Inspektion) ist eine vollständige Eigenentwicklung zur Qualitätskontrolle von bestückten Leiterplatten. Das System erfasst hochauflösende Bilder des Prüflings, vergleicht diese mit einem Referenzdatensatz und markiert Abweichungen automatisch.
Aufbau

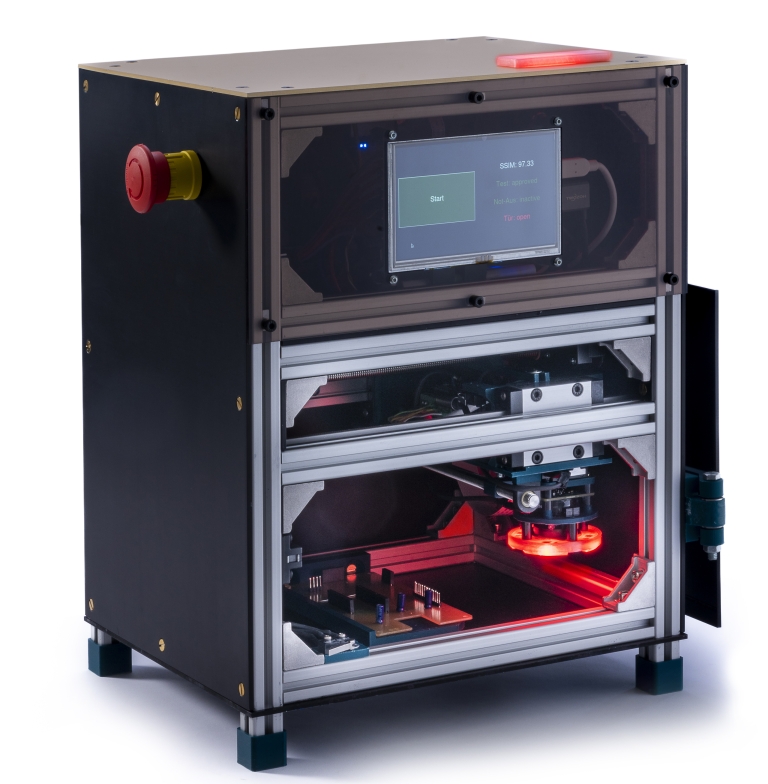

Das Gehäuse besteht aus Aluminiumprofilen und Acrylglasscheiben. Im Inneren befinden sich zwei Ebenen: die obere Einheit beherbergt die Steuerelektronik und einen Touchscreen-PC, die untere Einheit enthält den Inspektionsbereich mit Kamera und Beleuchtung.
- Kamera mit Telezentrikobjektiv für verzerrungsfreie Aufnahmen
- LED-Ringbeleuchtung in Rot für optimalen Kontrast
- X-Y-Linearachse zur reproduzierbaren Positionierung der Platine
- Touchscreen-Bedienoberfläche mit Start/Stop-Steuerung und Live-Anzeige
- Not-Aus-Taster nach Sicherheitsnorm
Steuerung & Software
Die Steuerungssoftware läuft auf einem eingebetteten PC und kommuniziert über Schnittstellen mit den Achsmotoren und der Kamera. Die Bedienoberfläche zeigt den aktuellen Status, Prüfergebnisse und Statistiken in Echtzeit an.
Ergebnisse
- Taktzeit unter 5 Sekunden pro Platine
- Erkennungsrate über 97 % bei definierten Fehlerklassen
- Reproduzierbare Positioniergenauigkeit durch Linearachse
Was ich gelernt habe
- Mechanischer Aufbau eines Prüfautomaten von Grund auf
- Integration von Kamera, Beleuchtung und Antrieb in einem Gesamtsystem
- Entwicklung einer praxistauglichen Bedienoberfläche für industrielle Anwendungen
